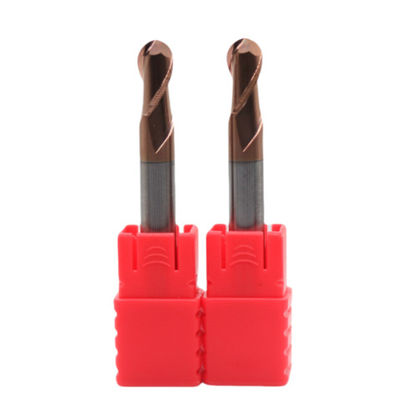

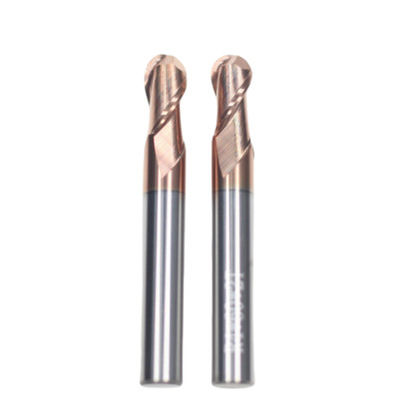

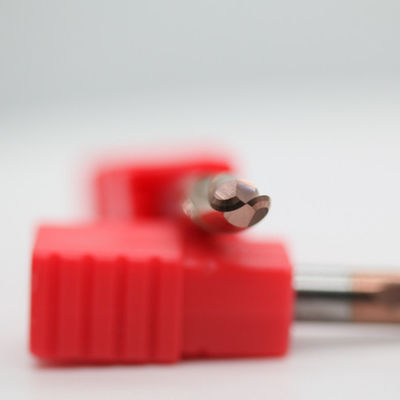

3mm Dia R1.5*3*6*3*50 2Flutes TiAISiN Karbür Top Burun Son Mill Karbon Çelik Alaşımlı Çelik dökme demir için
Ürün Tanımı:
Bu3 mm 2 flütlü top burun ucu değirmenÖzellikle detaylı veya küçük parça işleme için ultra hassas 3D profilleme, oyma ve yüzey işleme için tasarlanmıştır.TiAlSiN (Titanyum Alüminyum Silikon Nitrür) kaplama, bu araç yüksek hızlı uygulamalarda mükemmel ısı direnci ve uzun ömürlü araç sunar.
Teknik parametreler:
- Ürün Adı: 2 Flüt Toplu Burunlu Ucu Fırıncı
- Özelleştir: Kullanılabilir
- R: 1,5°
- Kesim çapı: 3 mm
- Kesim uzunluğu: 6 mm
- Çubuk uzunluğu: 3 mm
- Toplam Uzunluk: 50 mm
- Örnek siparişi: Kabul edildi
- Kaplama/Tamamlama Tipi: TiAISiN
2 Flütler top burun uç değirmen özellikleri
(Karbon çelik, alaşımlı çelik, dökme demir için) |
| Boyutlar |
Kesme çapı
D |
Kesme Uzunluğu
Lc |
Çubuk çapı
d |
Toplam Uzunluk
L |
Flüt yok. |
| R1,5*6*3*50 |
3 |
6 |
3 |
50 |
2 |
| R1,5*6*3*75 |
3 |
6 |
3 |
75 |
2 |
| R1,5*6*3*100 |
3 |
6 |
3 |
100 |
2 |
| R0.5*2*4*50 |
1 |
2 |
4 |
50 |
2 |
| R0.75*3*4*50 |
1.5 |
3 |
4 |
50 |
2 |
| R1*4*4*50 |
2 |
4 |
4 |
50 |
2 |
| R1.25*5*4*50 |
2.5 |
5 |
4 |
50 |
2 |
| R1,5*6*4*50 |
3 |
6 |
4 |
50 |
2 |
| R1.75*7*4*50 |
3.5 |
7 |
4 |
50 |
2 |
| R2*8*4*50 |
4 |
8 |
4 |
50 |
2 |
| R2*8*4*75 |
4 |
8 |
4 |
75 |
2 |
| R2*8*4*100 |
4 |
8 |
4 |
100 |
2 |
| R0.5*2*4*75 |
1 |
2 |
4 |
75 |
2 |
| R0.75*3*4*75 |
1.5 |
3 |
4 |
75 |
2 |
| R1*4*4*75 |
2 |
4 |
4 |
75 |
2 |
| R1.25*5*4*75 |
2.5 |
5 |
4 |
75 |
2 |
| R1,5*6*4*75 |
3 |
6 |
4 |
75 |
2 |
| R2.5*10*5*50 |
5 |
10 |
5 |
50 |
2 |
| R2.5*10*5*75 |
5 |
10 |
5 |
75 |
2 |
| R2.5*10*5*100 |
5 |
10 |
5 |
100 |
2 |
| R0.5*2*6*50 |
1 |
2 |
6 |
50 |
2 |
| R0.75*3*6*50 |
1.5 |
3 |
6 |
50 |
2 |
| R1*4*6*50 |
2 |
4 |
6 |
50 |
2 |
| R1.25*5*6*50 |
2.5 |
5 |
6 |
50 |
2 |
| R1,5*6*6*50 |
3 |
6 |
6 |
50 |
2 |
| R2*8*6*50 |
4 |
8 |
6 |
50 |
2 |
| R2.5*10*6*50 |
5 |
10 |
6 |
50 |
2 |
| R3*12*6*50 |
6 |
12 |
6 |
50 |
2 |
| R3*12*6*75 |
6 |
12 |
6 |
75 |
2 |
| R3*12*6*100 |
6 |
12 |
6 |
100 |
2 |
| R3*12*6*150 |
6 |
12 |
6 |
150 |
2 |
| R3.5*14*8*60 |
7 |
14 |
8 |
60 |
2 |
| R4*16*8*60 |
8 |
16 |
8 |
60 |
2 |
| R4*16*8*75 |
8 |
16 |
8 |
75 |
2 |
| R4*16*8*100 |
8 |
16 |
8 |
100 |
2 |
| R4*16*8*150 |
8 |
16 |
8 |
150 |
2 |
| R4,5*18*10*75 |
9 |
18 |
10 |
75 |
2 |
| R5*20*10*75 |
10 |
20 |
10 |
75 |
2 |
| R5*20*10*100 |
10 |
20 |
10 |
100 |
2 |
| R5*20*10*150 |
10 |
20 |
10 |
150 |
2 |
| R5.5*22*12*75 |
11 |
22 |
12 |
75 |
2 |
| R6*24*12*75 |
12 |
24 |
12 |
75 |
2 |
| R6*24*12*100 |
12 |
24 |
12 |
100 |
2 |
| R6*24*12*150 |
12 |
24 |
12 |
150 |
2 |
| R7*28*14*80 |
14 |
28 |
14 |
80 |
2 |
| R7*28*14*100 |
14 |
28 |
14 |
100 |
2 |
| R7*28*14*150 |
14 |
28 |
14 |
150 |
2 |
| R8*32*16*100 |
16 |
32 |
16 |
100 |
2 |
| R8*32*16*150 |
16 |
32 |
16 |
150 |
2 |
| R9*36*18*100 |
18 |
36 |
18 |
100 |
2 |
| R9*36*18*150 |
18 |
36 |
18 |
150 |
2 |
| R10*40*20*100 |
20 |
40 |
20 |
100 |
2 |
| R10*40*20*150 |
20 |
40 |
20 |
150 |
2 |
Uygulamalar:
Sert malzeme işleme:
- Temel olarak sertleştirilmiş çeliklerin (HRC 50+), alet çeliklerinin, paslanmaz çeliklerin ve diğer sert alaşımların işlenmesi için kullanılır.
- Havacılık, kalıp ve ölçekleme, otomotiv ve tıbbi cihaz üretimi gibi endüstrilerde yaygındır.
3D Konturlama ve Profilleme:
Sculpted yüzeyler, kalıplar, çukurlar ve pürüzsüz geçişlerin kritik olduğu karmaşık 3 boyutlu geometriler için idealdir.Dönüştürme ve Yarım Dönüştürme:
Genellikle karmaşık parçalarda ince yüzey tamamlamaları elde etme yeteneği nedeniyle sonlandırma aşamasında kullanılır. Ayrıca daha sert malzemelerde daha derin radyal katılımla yarı-sonlandırma yapabilmektedir.Kalıp ve Ölçüm Yapımı:
EDM için kalıplar, ölçekler ve elektrotlardaki ayrıntılı özellikleri işlemek için yaygın olarak kullanılır.Havacılık bileşenleri:
Titanyum alaşımlarını, Inconel'i ve diğer ısıya dayanıklı süper alaşımları işlemek için etkili.
İki Flütlü Top Burnu Tasarımının Ana Avantajları:
Mükemmel Çip Taşınımı:
2 flüt tasarımı, daha derin cepleri veya yuvaları keserken etkili çip çıkarımı için çok önemli olan büyük bir flüt alanı sağlar.
Azaltılmış Kesme Güçleri:
Daha az flüt, malzemeyle daha az temas anlamına gelir, sonuç olarak daha düşük kesme kuvvetleri ve daha sert malzemelerde son kesimler için idealdir.
Yüzeyi pürüzsüz:
Top burun geometri, kesimler sırasında kademeli giriş ve çıkışa izin verir, özellikle konturlu parçalarda pürüzsüz yüzeyler bırakır.
TiAlSiN kaplamanın avantajları:
Aşırı ısı direnci:
TiAlSiN (Titanyum Alüminyum Silikon Nitrür) kaplama çok yüksek sıcaklıklara dayanır, bu nedenle sert malzemelerde kuru veya yarı kuru işleme için uygundur.
Oksidasyon direnci:
Oksidasyona karşı mükemmel direnç sunar, yüksek hızlarda ve beslemelerde çalışırken alet ömrünü uzatır.
Alet sertliği artıyor:
Silikon içeriği kaplamanın sertliğini arttırır, özellikle yüksek hızda ve yüksek sıcaklıkta uygulamalar sırasında, aletin keskinliğini korumasını ve aşınmaya karşı dayanmasını sağlar.
Düşük sürtünme katsayısı:
Kesme kenarının aşınmasını azaltır ve sert alaşımları işlediğinizde bile kenarların oluşmasını önler.
